全自動化霜電路的控制過程：
電路中觸點位置正好是前一次化霜過程剛結束，化霜定時器立即 只 接通壓縮機的電路時，壓縮機開始了新一輪兩次化霜間隔內的運行，從圖 2 -59 中可知，此時化霜定時器與壓縮機同步運行。
但因?yàn)榛獣r(shí)器的高內阻壓縮機繞組阻值為70000 ，化霜加熱器電阻為3200，阻值相差約21倍 ，故加在化霜加熱器上的電壓僅為10，功耗約為0. 3W ，所產生熱量非常小，可視為不給蒸發器
加熱 。
當化霜定時器計時達到調定的時間間隔 8h 后，化霜定時器的活動觸點就會將通往壓縮機的電路斷開，并隨即將雙金屬化霜溫控器和蒸發器化霜加熱器的電路接通。
由于雙金屬化霜溫控器的內阻很小，可以忽略不計，全部電壓都加到化霜加熱器上，加熱器加熱給蒸發器化霜。雙金屬化霜溫控器將定時器短路使其停轉 。
當蒸發器表面的結霜全部融化后，隨著蒸發器溫度升高，雙金屬化霜溫控器達到動作溫度 13℃ ± 2℃ ，觸點跳開，雙金屬化霜溫控器將通往蒸發器化霜加熱器的電路斷開，同時化霜定時器開始計時 ，但由于此時定時器的活動觸點還未跳回壓縮機電路，如圖 2 -59a 所示，所以壓縮機還未運行。
在化霜加熱器停止3min后，化霜定時器凸輪向逆時針方向旋轉很小角度，觸點就會形成如圖 2-59b 所示情況 ，將壓縮機接通，壓縮機叉開始了下一個制冷循環周期 。
隨著壓縮機的制冷運行，蒸發器表面溫度不斷下降，當蒸發器溫度降到一定程度時， 裝在蒸發器上的雙金屬化霜溫控器便達到復位溫度（一般調定溫度為－5℃） 觸點復位 ，將化霜加熱器電路接通 ，為下一個周期的化霜加熱作準備，從而完成了對電冰箱的全自 動化霜控制。
由于化霜所需用的時間和結霜量成正比，從而克服了前兩種化霜方式的缺點 ， 使化霜時間更加合理并節能省電 。

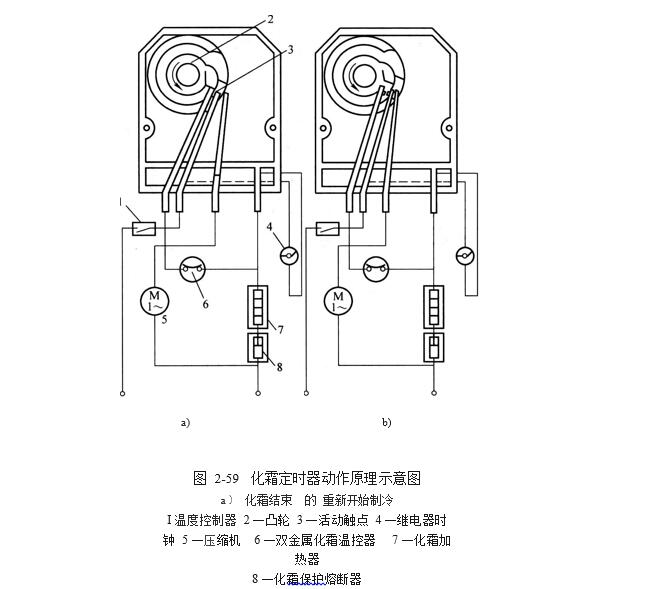

圖 2-59   化霜定時器動作原理示意圖

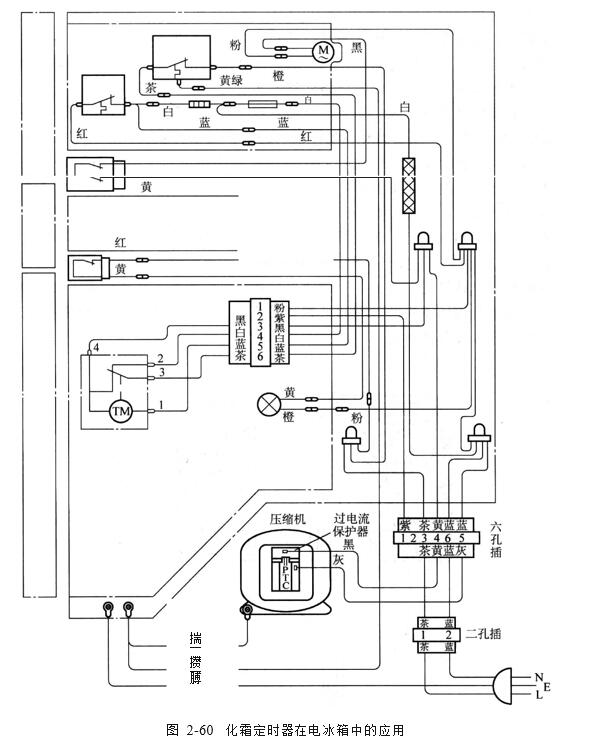

圖 2-60  化霜定時器在電冰箱中的應用
