耐電壓試驗設備內部結梅，電路聯接應符合如下要求有哪些？
1.接地裝置
耐電壓試驗設備在絕緣失效時易帶電的可觸及金屬零件必須可靠地聯接在儀器內部接地端子或儀器進線座的接地插腳上，并符合如下要求；
a. 接地聯接件中應使用螺紋接線端于.
b. 接地端于的所有零件與接地銅導體或其它金屬導體接觸時，應沒有腐蝕的危險C.
接地端子或接地插腳與需要與其相聯接的零件之間的電阻值不得太于0.50.
d. 接地端于或接地插腳附近應標志清晰，耐久的保護接地符號②，且該符號不能標記在可拆卸
的部件上.
2.內部結構和電路聯接
耐電壓試驗設備內部結梅，電路聯接應符合如下要求；
a. 設備的內部結構應設計制造成g 當任何導線、螺釘、墊圈、彈簧及類似零件松動或脫落時，不應造成可觸及的金屬零種帶電.
b. 承受機械應力的導線聯接的強度不應僅依靠焊接，在焊接之前，應先用其它方法緊回.
c 應對固定后蓋，底板等的螺釘*度加以限制，保證可觸及零件與帶電零件之間的爬電距離和電氣間隙符合本標準規定.
d. 決定爬電距離和電氣間隙的可換部件應作標志.
e. 內部連接用的塑膠線應符合GB 5023. 3 的有關規定；
不允許可觸及零件與帶中線的電源電路作內部聯接.
3.在正常工作時要開啟罩蓋而使帶電lkV 以上的部件成為可觸及件時，罩蓋上應有電氣聯鎖，開啟時應斷電，罩蓋和可觸及件都要用紅色閃電標志歹標記.
4.電源聯接和電源開關
4.1與電網電源直接聯援的部件應符合如下要求；
a. 聯接電網電源和耐電壓試驗設備的插頭插座均應符合GB 1002 及GB 2099 的規定.
b 聯接耐電壓試驗設備和電網電摞的軟電纜應符合GB 5023. 3 的要求，其中黃/綠雙色標志的線芯只允許接于設備的撞地端子和插頭的接地插腳上，軟電纜的長度應不小于2.5 m.
c電~開關應有足夠的分?jǐn)嗄芰?
d.電源開關斷開時，儀器所有部件與電源各極都應斷路，但不能切斷保護接地系統的電路。
電源開關的接通位置和斷開位置應有請晰的標記，不能只用信號燈作指示.
5爬電距離和電氣間隙
耐電壓試驗設備各部件間的爬電距離相電氣間隙。
6 試驗方法
6.1 試驗條件
6. 1.試驗的環境條件應符合如下要求，
a環境空氣溫度， 15-35"C,
b. 相對濕度ε45%-75% ，
C. 大氣壓力， 86-106kPa.
6. 2 試驗時總不確定度規定如下g
由標準器、輔助設備及環境條件所引起的試驗總不確定度不應超過被試允許誤差的1/3.
6.3外觀檢查
用目測法檢查.
檢查結果應符合第5.2 條的要求-
6.4標志檢查
用目測法和下列試驗檢查.
先用手拿一塊浸過水的濕布擦拭標志15 8 ，再拿一塊浸過酒精的布擦拭15 s ，標志應易于辨認.檢查結果應符合第5.2.2.5. 倒. 5.1od. 5.1飩. 5.11. 缸， 8.1 條的要求-
6.5觸電保護檢查
用目測法和GB 4793 第9.1 條規定的觸指試驗檢查.
檢查結果應符合第5.4 條要求.
6.6準確度測量與輸出功率測量
6.7輸出電壓準確度測量

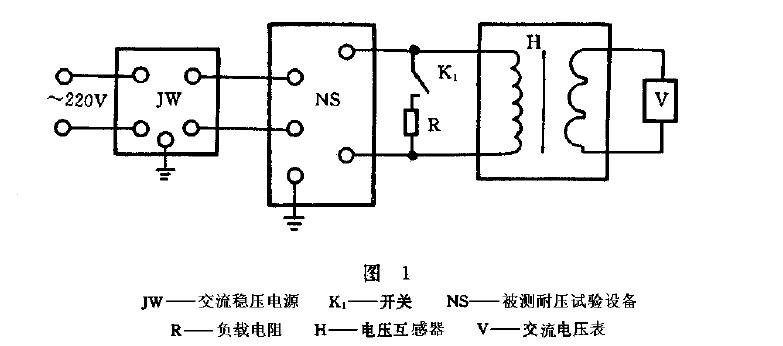

6.8電路如回1 所示.
